前言

因为目前使用的是MacBook Pro电脑，然后学校这边的电脑都是windows系统，所以老师教的也是keil。但是keil没有Mac版，然后一开始打算是用虚拟机安装一个Win 10，然后通过虚拟机来弄得。但是我发现这样也挺麻烦的，因为虚拟机驱动有点问题，然后又要解决，我就想着还不如在Mac下实现对51单片机的开发。所以，记录下了我自己的搭建环境过程。

简单介绍一下51单片机吧

        51单片机是对所有兼容Intel 8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8004单片机，后来随着Flash rom技术的发展，8004单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。很多公司都有51系列的兼容机型推出，今后很长的一段时间内将占有大量市场。51单片机是基础入门的一个单片机，还是应用最广泛的一种。需要注意的是51系列的单片机一般不具备自编程能力。
    单片机c语言编程是基于C语言的单片机编程。单片机的C语言采用C51编译器（简称C51）。由C51产生的目标代码短，运行速度高，存储空间小，符合C语言的ANSI标准，生成的代码遵循Intel目标文件格式，而且可与A51汇编语言PL/M51语言目标代码混合使用。

一、安装homebrew

        因为在Mac上是用 brew 来安装sdcc的， 所以我们首先自己装上homebrew,不然等下安装sdcc的命令是错误的。brew 是Mac的包管理管理工具，就和 redhat 的 yum 和 Ubuntu 的 apt-get 一样。

        homebrew的安装方法

/bin/zsh -c "$(curl -fsSL https://gitee.com/cunkai/HomebrewCN/raw/master/Homebrew.sh)"

将以上命令复制粘贴到终端，然后根据提示进行安装。

具体方法可以看看：安装homebrew具体方法

二、内核编译器 sdcc 安装

          sdcc 可通过命令行直接安装

brew install sdcc

在终端输入上述代码

等待一段时间，期间保持网络顺畅。

安装完成后，查看 sdcc 版本信息:

sdcc -version

如果输出类似下面的数据就说明sdcc安装成功!

 到这里 sdcc 安装也告一段落了。

三、安装CH341驱动

        开发板上默认已经集成了usb转串口模块，它上面使用的CH340芯片。但是在CH340官网上面没有找到mac系统的驱动，只找到了CH341版本的mac系统驱动，根据官方文档说明，这个驱动也兼容CH340芯片，所以安装CH341版本的驱动就可以了。

下载地址：CH341驱动

        然后将下载好的 zip文件解压打开双击运行目录里面的ch34xInstall.pkg，根据提示一直点击下一步就可以了，最后按照提示重启电脑就可以了。

        接着我们就要确定驱动是否安装成功

将单片机连接到电脑上然后打开终端命令行窗口后执行：

ls /dev/tty.wchusbser*

如果输出类似下面的数据

就代表安装成功了表示驱动安装成功！

其中 fa130代表你的串口号，每台 PC 或插在不同的 USB 口，这个号略有差异，后续下载程序将会使用到。

四、烧录程序stcgal的安装

stcgal 是 STC 单片机的下载工具，安装前需确保已提前安装好 python3。

1、python3下载安装并配置环境

macOS 自带 python2.7，所以我们需要到官网下载 python3 的 macOS 版本，并安装。

下载好后，终端输入python3 ，如果出现python3.7，就代表python 安装好了.

安装完毕 python3 以后，敲入命令获得安装路径:

which python3

得到安装路径

上面是我的安装路径，接下来要将这个路径配入环境变量

然后在终端输入命令：

vim ~/.bash_profile

然后在文件的最后一行输入下面代码，保存并重启电脑：

alias python=“/Library/Frameworks/Python.framework/Versions/3.10/bin/python3
”

 上面的路径就是一开始得到的安装路径

2、验证是否配置成功

在终端敲入：

python3

输出如下信息表明 python3 环境配置成功：

 3、下载安装 stcgal

下载后并解压。在终端命令行中 cd 切换路径到解压文件。

一定要切换到解压文件夹里面输入下面两条命令开始安装：

./setup.py build

sudo ./setup.py install

可输入如下命令查看 stcgal 版本信息：

stcgal -version

到这里，STC 单片机在 macOS 下的程序下载工具 stcgal 就安装完成了。我们的总体环境也配置好啦，开发环境就搭建完啦！！！下面就是开始测试了！

五、测试单片机

1、编写一段代码，然后保存为".c"文件

#include <8052.h> // 引用头文件


#define ADDR0 P2_0
#define ADDR1 P2_1
#define ADDR2 P2_2
#define ADDR3 P2_3
#define ENLED P2_4


//========= 延时 ============
void delay_ms(unsigned int s){

    unsigned int x;

    for(s;s>0;s--){
        x = 98;
        while(x--);
    }
}

//================ 主函数 ===================

void main(){

    unsigned char i;

    ENLED = 0;
    ADDR3 = 1;
    ADDR2 = 1;
    ADDR1 = 1;
    ADDR0 = 0;

    while(1){ //主循环

        P2 = 0xff;

        delay_ms(150);

        for(i = 0;i<8;i++){
            P2 = P2 <<1;
            delay_ms(150);
        }

        P2 = 0xff;

        delay_ms(150);

        for(i = 0;i<8;i++){
            P2 = P2 >>1;
            delay_ms(150);
        }
    }
}

这里要注意你的单片机的lcd是在p0还是p1或者p2串口

2、使用sdcc编译

sdcc a.c

sdcc默认会帮我们编译出很多目标文件，这里我们只需要.ihx后缀的文件就可以，其它的文件可以删除。

3、在终端输入

stcgal -P stc89 -p /dev/tty.wchusbserialfd120 a.ihx

上面的参数 -P 表示使用的是stc89型号， -p /dev/tty.wchusbserialfd120 表示usb串口设备号 ， a.ihx 是刚刚编译好的程序！

a.ihx是文件名，其他的复制粘贴就行

输入

ls /dev/tty.wchusbser*

就可以看到串口号

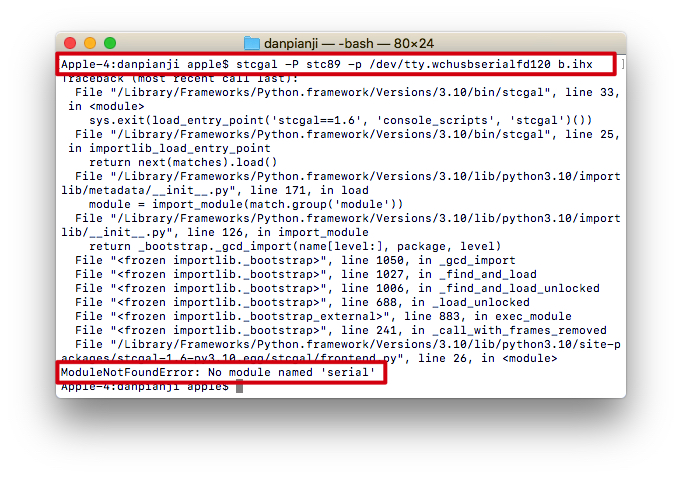

滴滴滴  在这里还要注意，有些人可能会出现我这种情况

​​​​​​​

 解决办法：安装serial module

在终端输入：

sudo apt install python3-pip    //python3

下载完成后

再输入：

pip3 install pyserial

进行安装。

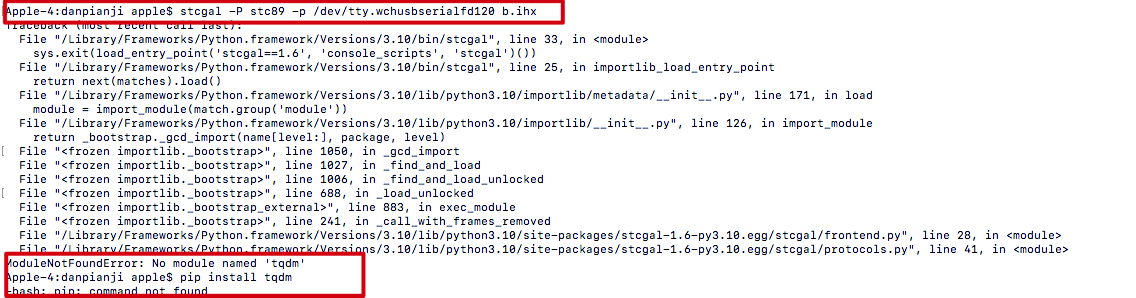

再次注意，这里又有可能出现一个问题

这是由于环境中缺少了tqdm进度条的安装包，需要使用pip3命令进行安装。

安装命令如下：

pip3 install tqdm

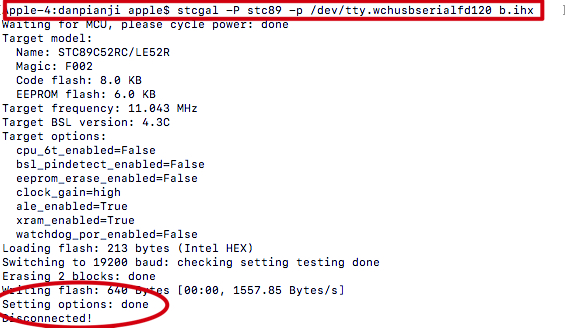

4、然后重新下载程序进去单片机

出现Waiting for MCU, please cycle power:
开关一下电源键，就OK啦！

​​​​​​​

出现done代表已经烧入成功。

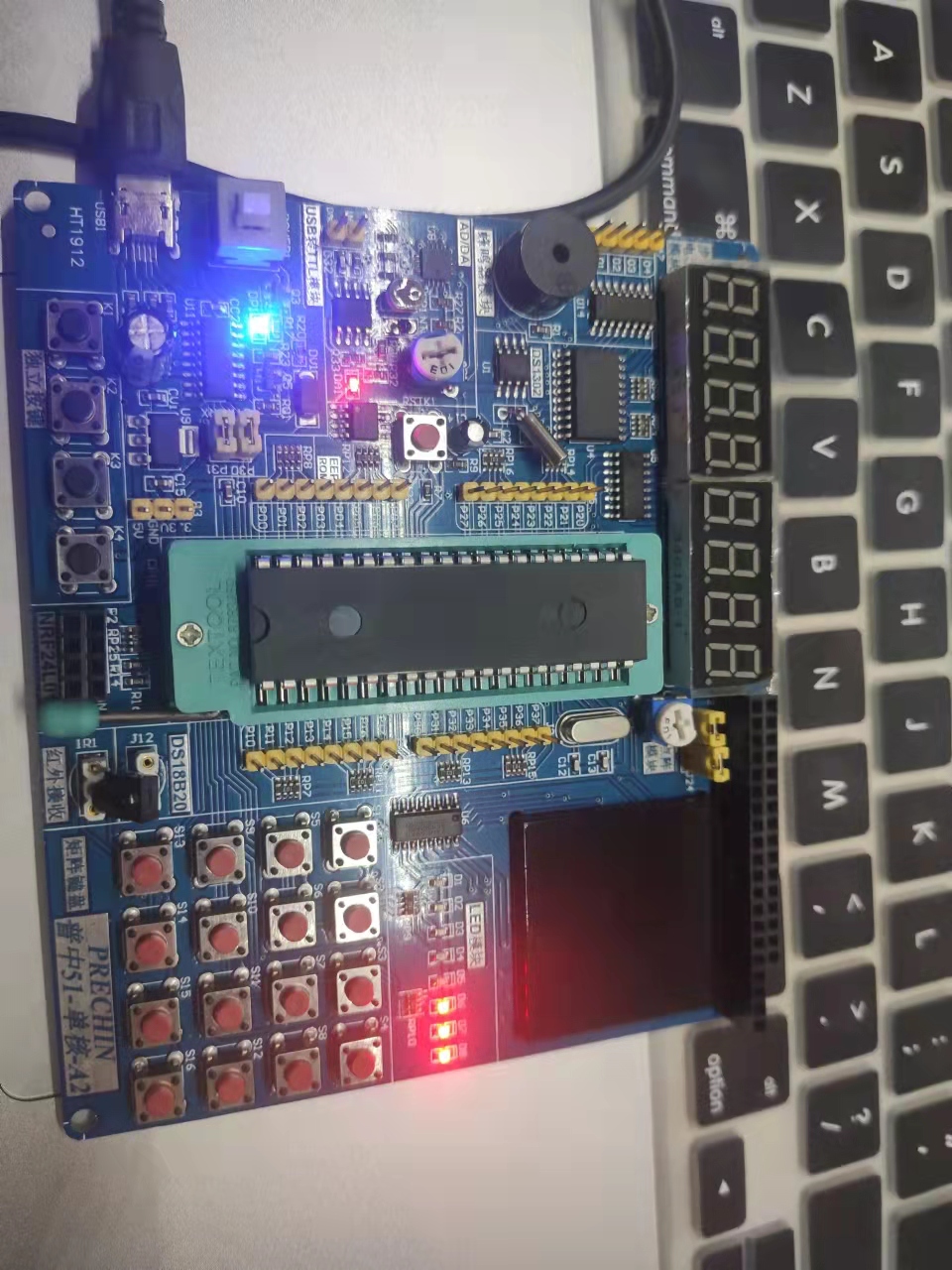

5、接下来就看单片机的效果了

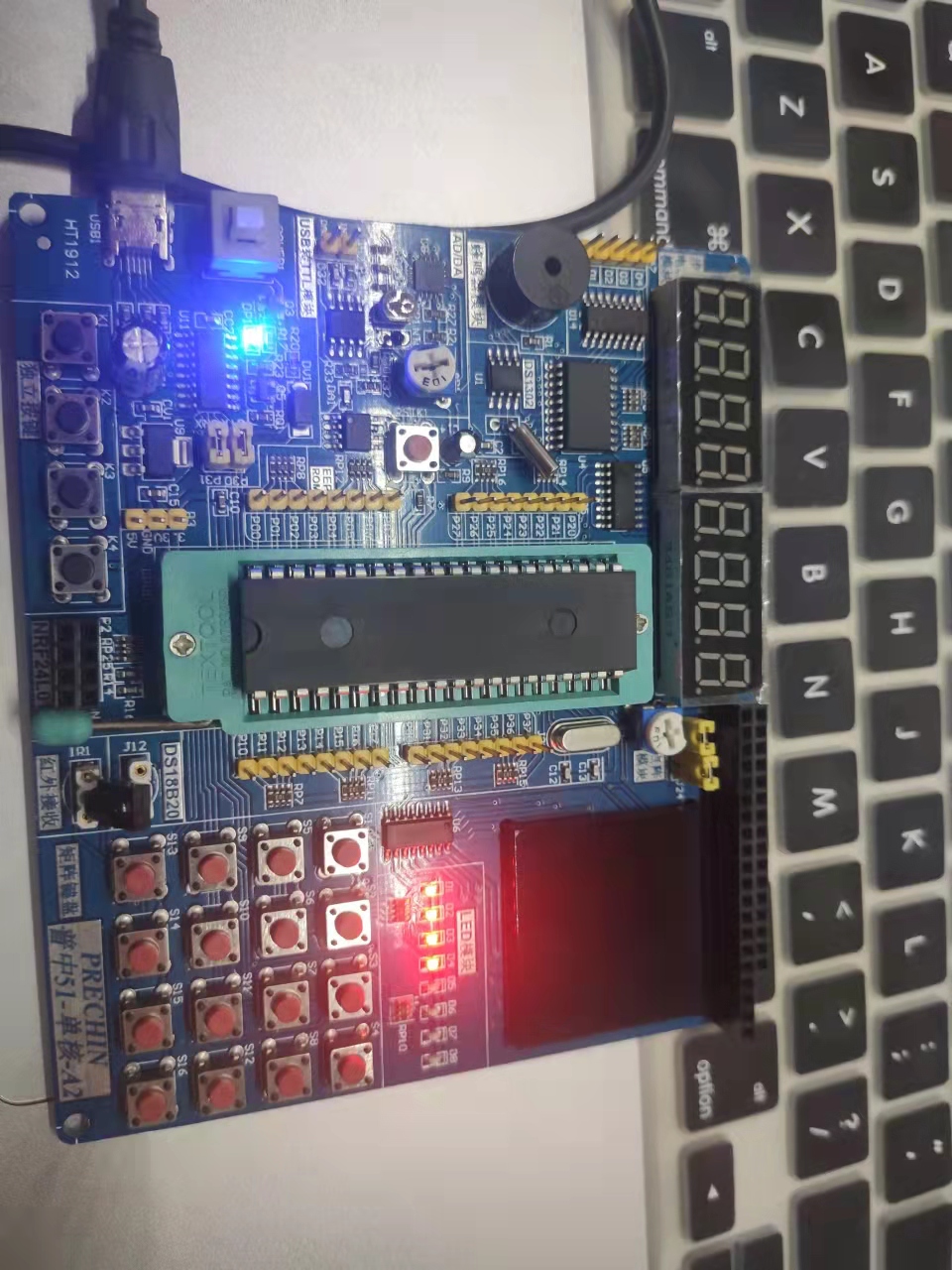

不出意外的话，单片机的灯会以跑马灯的形式呈现出来。

六、重点

使用sdcc编译单片机程序，跟windows下面keil的c代码是有一些差别的，列表如下：

​​​​​​​​​​​​​​可以看到，这个差别是非常小的。一定要注意不要用错了头文件的引用，不然会报错，要多多注意一下，提高编程的效率。其它的内容，碰到了就注意用对应的语法。

        好了，这就是自己搭建环境过程的所有记录啦！！当然，在这过程我也是有在网上搜索大量的资料阅读并了解喔。哪里不懂搜哪里喔！！！
